JT-LWGY型防腐蝕型液體蝸輪視頻超聲波流量計傳感器是一種緊密流量丈量儀表，可側量全自動的剎時精準流量和累記表面積供應量，能否夠對全自動一定量合理。該產物裝備有衛生討論的防腐型液體渦輪流量計傳感器能夠利用于制藥行業。傳感器具備精度高壽命長操縱保護簡略等特色，普遍用于工礦、煤油、化工、冶金、電廠等行業。傳感器全數接納非金屬資料，丈量較強侵蝕性液體尤其合用。是丈量侵蝕性液體的抱負儀表。傳感器合用于無纖維、顆粒等雜質的液體。
防腐型液體渦輪流量計如用戶需用特別型式的傳感器，可配合協商定貨。需防爆型傳感器時，在定貨中加以申明
防腐型液體渦輪流量計任務道理：
被測液體流經傳感器時，傳感器內葉輪借助于液體的動能而扭轉。此時葉輪葉片使檢出裝配中的磁路磁阻產生周周期性變更，因此在檢出線圈兩頭感到出與流量成反比的電脈沖旌旗燈號，經前置縮小器縮小后送至顯現儀表。
在丈量規模內，傳感器的流量脈沖頻次與體積流量成反比，這個比值即為儀表系數用K表現：:
→K=f / Q或K＝V / N
→f－流量旌旗燈號頻次（Hz）；
→Q－體積流量（m³/h或L/h）；
→N－脈沖數；
→V－體積總量（m³/L）；
防腐施工型溶液鍋輪用戶量計能夠顯現的流量單元(yuan)浩(hao)繁，有立方米，加(jia)侖，升，規范立方米，規范升等，能夠設定(ding)牢固壓(ya)力、溫(wen)(wen)度(du)參數(shu)對氣體停止(zhi)彌補，對壓(ya)力和溫(wen)(wen)度(du)參數(shu)變(bian)更不大的場所，可利用該(gai)儀表停止(zhi)牢固彌補積算。
LWGY型調節器器的主要參數和年紀代碼表| 形號 | 標準編碼 | 表明 | ||
| LW | 蝸輪的流量儀容儀表 | |||
| G | 感測器器 | |||
| Q | 混合氣體 | |||
| Y | 液態物質 | |||
| 公稱通徑 | -2 |
2mm(管羅紋G3/8″) |
||
| -4 |
4mm(管羅紋G1/2″) |
|||
| -6 |
6mm(管羅紋G1/2″) |
|||
| -10 |
10mm(管羅紋G1/2″) |
|||
| -15 |
15mm(管羅紋G1″) |
|||
| -25 |
25mm(管羅紋G11/4″) |
|||
| -40 |
40mm(法(fa)蘭(lan)型) |
|||
| -50 |
50mm(法蘭型) |
|||
| -80 |
80mm(法蘭型) |
|||
| -100 |
100mm(法蘭型(xing)) |
|||
| -150 |
150mm(法蘭(lan)型) |
|||
| -200 |
200mm(法蘭型或拔出式(shi)) |
|||
| -250 |
250mm(法蘭型或(huo)拔出式) |
|||
| -300 |
300mm(法蘭型或(huo)拔出式) |
|||
| 定位精度官階 | A |
精度1％ |
||
| B |
精度0.5％ |
|||
| C |
精度0.2％ |
|||
| 旌旗燈號搜索 | M |
一體化液(ye)晶(jing)顯現并帶4~20mA電流輸(shu)入 |
||
| J | 配建用戶積算儀分離式凸顯 | |||
| S |
配套流量積算儀分體顯(xian)現(xian)并輸(shu)入4~20mA |
|||
| I |
4~20mA直(zhi)流電壓(ya)放入 |
|||
| T | 一體式化夜晶消失 | |||
| P | 脈沖造成的設置 | |||
| 公稱工作壓力 | C1 | PN1.6MPa | ||
| C2 | PN2.5MPa | |||
| C3 | PN4.0MPa | |||
| C4 | PN6.3MPa | |||
| C5 | PN16MPa | |||
| C6 | PN25MPa | |||
| C7 | PN40MPa | |||
| 隔爆post請求 | /NE | 不防暴 | ||
| /EX |
防爆品級dⅡBT4 |
|||
| 溫表單提交 | /NE | 常溫下 | ||
| /HE |
120℃≥高溫≥150℃ |
|||
| 別人的明確提出 |
/□ |
在定貨表示明 | ||
|
|
儀表口徑（mm）
|
一般流量規模（m3/h）
|
擴大流量規模（m3/h）
|
慣例耐受壓力（MPa）
|
特制耐壓品級（MPa）（法蘭毗連體例）
|
|
DN 4
|
0.04～0.25
|
0.04～0.4
|
6.3
|
12、16、25
|
|
DN 6
|
0.1～0.6
|
0.06～0.6
|
6.3
|
12、16、25
|
|
DN 10
|
0.2～1.2
|
0.15～1.5
|
6.3
|
12、16、25
|
|
DN 15
|
0.6～6
|
0.4～8
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 20
|
0.8～8
|
0.45～9
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 25
|
1～10
|
0.5～10
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 32
|
1.5～15
|
0.8～15
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 40
|
2～20
|
1～20
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 50
|
4～40
|
2～40
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 65
|
7～70
|
4～70
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 80
|
10～100
|
5～100
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 100
|
20～200
|
10～200
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 125
|
25～250
|
13～250
|
1.6
|
2.5、4.0
|
|
DN 150
|
30～300
|
15～300
|
1.6
|
2.5、4.0
|
|
DN 200
|
80～800
|
40～800
|
1.6
|
2.5、4.0
|
|
三、首要手藝參數:
★ 根基參數（見表一） ★ 精確度：1.0級、0.5級； ★ 利用前提： 1、 情況溫度：-20～+50℃； 2、 絕對溫度：5%～95%； 3、 介質溫度：-20～+80℃； 4、 防爆品級：ibⅡBT4； ★ 介質壓力：1.0MPa； ★ 輸入體例：脈沖輸入或4～20mA兩線制； ★ 裝置體例：法蘭毗連； ★ 傳輸間隔：傳感器至顯現儀表的間隔可達1km； |
|
|
|

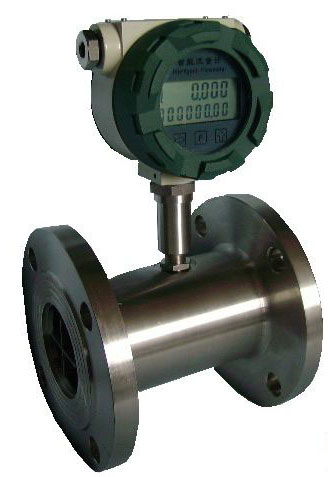

玻璃鋼防腐型渦輪增壓視頻流量感測器器(智能旌旗燈號或4~20mA旌旗燈號
|
防腐材料型夜體渦輪增壓總超聲波流量計
|
|
（表一）
|
|||||||||||||||||||||||||||||||||||||||||||||
|
